摘要：构建一套成功的工厂工业数据采集系统，始于严谨的架构设计。本文提供一份从零开始的设计指南，强调系统的高可靠性和可扩展性。我们将通过分层架构的视角，详细解析数据采集、边缘处理和北向传输的关键技术选型，并展示鲁邦通边缘计算网关（EG系列）如何作为核心中枢，解决协议异构和网络融合等挑战。
导语：在智能制造的征程中，工业数据采集系统是连接物理世界与数字世界的“生命线”。然而，缺乏规划的系统往往在规模化后陷入性能瓶颈和运维困境。因此，在投入大量硬件和开发资源之前，掌握科学的架构设计原则，至关重要。
【架构设计】如何从零开始，设计一套高可靠、可扩展的工厂设备数据采集系统？
一、 设计原则：高可靠性与可扩展性
任何成功的工业数据采集（IDA）系统，都必须围绕两大核心原则进行：
1. 高可靠性 (Reliability)：
a. 硬件层面：系统必须能抵御工业现场的严苛环境（宽温、高EMC）。
b. 网络层面：必须具备链路冗余和断点续传能力，确保数据“不丢、不错、不漏”。
c. 应用层面：边缘侧应用隔离和故障自恢复机制（看门狗）。
2. 可扩展性 (Scalability)：
a. 协议兼容：系统必须能灵活接入未来新增的异构设备。
b. 功能演进：架构应能平滑升级，从简单数采扩展到边缘AI、预测性维护等高级应用。

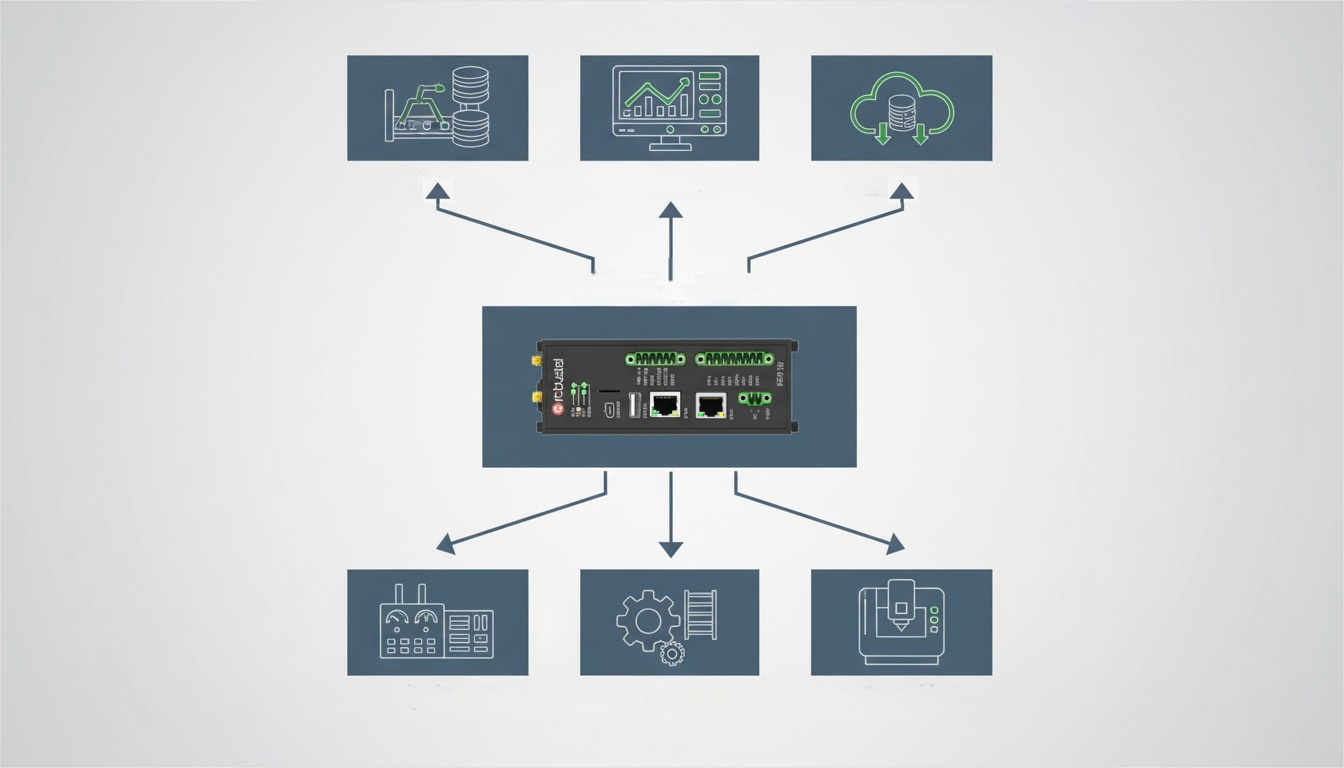

二、 核心架构：清晰的分层设计
我们推荐采用清晰的四层架构，以实现关注点分离（Separation of Concerns）：
1. 物理连接层 (L1)：连接与兼容
● 核心目标：实现对异构设备的电气安全连接和物理兼容。
● 技术选型：需覆盖Modbus RTU（串口）、工业以太网（Modbus TCP/Profinet）、CAN总线等多种接口。
● 鲁邦通优势：边缘计算网关（EG系列）提供丰富的工业接口，并具备宽温、高EMC的工业级可靠性，是这一层的理想载体。
2. 协议转换与数据抽象层 (L2)：翻译与标准化
● 核心目标：破解工业数据采集中的协议壁垒，将所有数据格式标准化。
● 技术选型：多协议中间件，支持S7、MC Protocol、FOCAS等主流私有协议。
● 鲁邦通优势：内置 Edge2Cloud Pro 平台，作为强大的协议抽象层，将OT数据统一转换为MQTT/OPC UA等IT标准格式。
3. 边缘处理与控制层 (L3)：本地智能与加速
● 核心目标：将数据处理和轻量级分析前置到边缘，以降低延迟和云端成本。
● 技术选型：边缘计算网关必须支持开放的容器化环境（如Docker）和多核高性能CPU/NPU。
● 核心功能：本地数据清洗、聚合、实时告警触发、以及AI模型推理。
4. 北向传输与应用层 (L4)：安全与规模化
● 核心目标：将高价值的边缘数据安全、可靠地传输到MES/云平台，并实现大规模设备管理。
● 技术选型：MQTT/OPC UA（数据传输协议）、VPN（远程安全通道）、RCMS（云管理平台）。
● 鲁邦通优势：RCMS 平台提供零接触部署（ZTP）和远程运维能力，解决了工业数据采集系统在规模化部署中的运维难题。
三、 关键挑战与解决方案
挑战 (Challenge) | 痛点 (Pain Point) | 鲁邦通解决方案 (Robustel Solution) |
协议兼容性 | PLC、CNC品牌众多，协议私有，形成“数据孤岛”。 | Edge2Cloud Pro 软件平台，提供强大的多协议驱动兼容，实现数据统一采集。 |
网络可靠性 | 现场信号弱、易受干扰，数据传输易中断。 | 5G/4G 多链路冗余备份，双 SIM 卡自动故障切换，确保关键数据“永远在线”。 |
全球化运维 | 设备出海后，远程诊断和固件升级成本高，难度大。 | RCMS 云平台提供全球化服务支持，实现远程诊断、零接触部署和 OTA 升级。
|
常见问题解答 (FAQ)
● 问题1：工业数据采集系统的架构设计中，最关键的“买点”是什么？
○ 答：最关键的买点是“融合能力”。一个好的系统必须能同时驾驭有线、无线、新协议、老协议，并通过边缘计算网关**将它们统一。
● 问题2：我们有很多老旧设备，是否值得投入做工业数据采集？
○ 答：非常值得。通过串口转以太网或Modbus协议转换，边缘计算网关能够以低成本、非侵入式的方式，将老旧设备纳入数字化体系。
● 问题3：鲁邦通边缘计算网关如何保障数据安全？
○ 答：从硬件设计到软件平台，我们遵循IEC 62443等国际工业安全标准。同时，RCMS 提供 RobustVPN 安全隧道，保障远程访问的私密性。
总结：鲁邦通工业边缘计算网关是实现高可靠、可扩展工业数据采集系统的核心中枢。通过其在工业级可靠性、协议兼容性和边缘计算能力上的深度技术积累，我们帮助客户在复杂的工业环境中，构建起一个稳定、高效、面向未来智能应用的工业数据采集。
